干变温控器接线图及原理

发表时间: 2019-05-20 15:13:28

作者: 干变温控器

来源: 福州英诺科技


干变温控器接线图

福建英诺IB系列说明书-干式变压器温控器传感器接线图

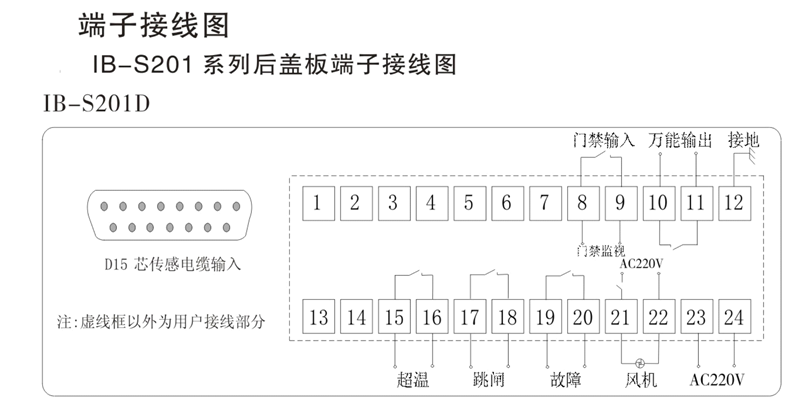

IB-S201干式变压器温控器端子接线图





IB-S系列温控器安装示意图



干变温控器原理


在这么多行业的供电场合,干式变压器在不同范围领域已经应用很多,在城市内已取代了油浸式变压器的使用。为了保证干式变压器的安全运行, 同时做到无人值守,干式变压器需要配置线圈温度巡检测控仪( 简称干式变压器温控仪) 。


干式变压器的安全稳定运行时间和寿命,是由干式变压器铁芯绕组的温度升高来决定。三相式干式变压器上的A相、B相和C相三个绕组都要实施温度监测和控制,同时对变压器温度来判断,看一下是不是要采取措施来进行风机的启动停止和其他功能的实现。

干式变压器温控仪的主要性能指标如下:

 (1) 实时监测三相绕组的温度信号,测量范围为 -30 ℃到240 ℃。

 (2) 测温分辨率为正负一度。

 (3) 温控器可以进行故障报警、超温报警、超温跳闸、风机启动/关闭的自动控制,可进行仪表控制参数的收到调整。

 (4) 具有巡回显示三相温度、显示控制参数、显示故障信息等功能。

 (5) 具有蜂鸣器报警功能。

 (6) 具有串口通信功能。


干式变压器的安全运行和使用寿命很大程度上取决于变压器绕组绝缘的安全。当变压器绕组的绝缘性能降低后,将对其导热性能产生很大影响。在绝缘遭到损坏的位置,其温度将会急剧上升,当上升到一定极限值时,轻者造成变压器绝缘性能降低、使用寿命下降; 重者可能造成绝缘击穿,变压器烧毁爆炸,其损失不可估量。因此,必须采用干式温控仪对干式变压器的温度进行实时监 控,一旦发现异常,及时采取降温措施,必要时将变压器跳闸。
