变压器是电力系统的核心设备，而绕组又是变压器中最关键的部件。绕组温度的高低，直接决定了变压器的绝缘寿命和运行安全。据统计，配电变压器运行中的事故率约为13%，其中因绕组超温运行导致绝缘老化、绕组烧毁、击穿的事故占了相当大的比例。

那么，如何准确、实时地掌握变压器绕组的真实温度？今天就来介绍一款专门解决这一难题的产品——变压器绕组光纤在线测温系统。

很多人可能会有疑问：变压器不是有油温计吗？为什么还要专门测绕组温度？

传统方法测的不是绕组真实温度。

变压器绕组本身是带电体，直接测量绕组温度在绝缘处理上难度很大。目前常见的绕组温度计，实际上是通过将变压器顶部油温和工作电流综合后，推算出一个绕组温度的模拟值，而并非绕组实际温度的测量值。

这就好比用天气预报来猜你房间的温度——大概差不多，但永远不准。

而变压器的老化率与温度的关系是：温度每上升6℃，老化率增加1倍，变压器寿命降低一半。绕组温度对绝缘材料的老化起决定作用。用推算值来决策，风险可想而知。

直接测量绕组热点温度，才是正确的做法。

变压器绕组光纤在线测温系统，是一套专门用于直接、实时、精准测量变压器绕组热点温度的在线监测装置。

它采用荧光光纤温度传感技术，将荧光光纤传感器预埋在变压器绕组线圈内部，实现对绕组热点温度的直接测量。

简单来说，就是把“体温计”直接放进变压器绕组最热的地方，实时读出真实的温度数据。

该系统适用于油浸式变压器和干式变压器，尤其适合高压、大容量、特高压等关键变压器的温度监测。

一套完整的变压器绕组光纤在线测温系统，主要由以下几部分组成：

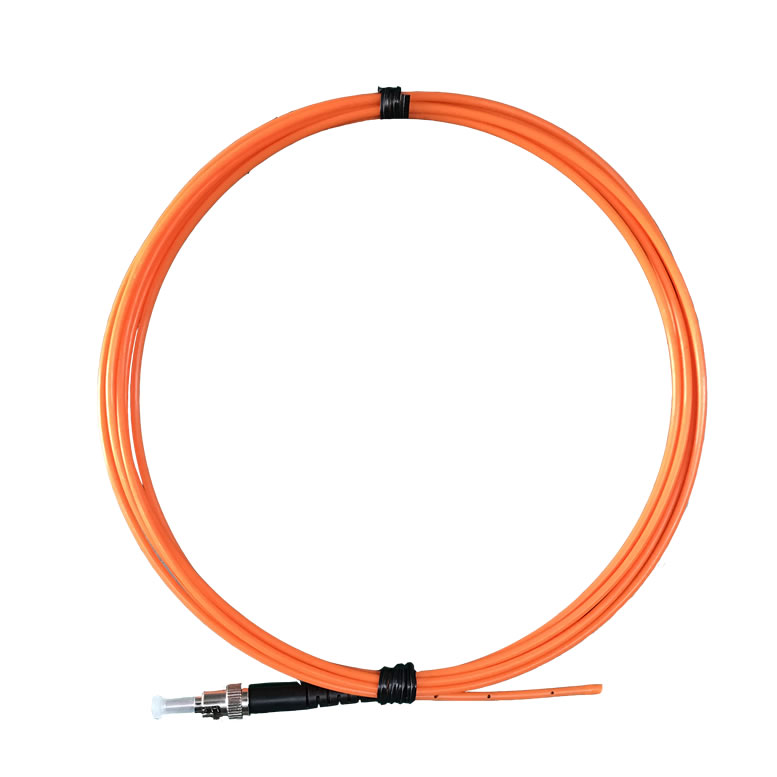

这是系统的“感温触角”。传感器探头由特种石英光纤制成，末端附有耐高温荧光材料。探头直接预埋在绕组线圈内部或线饼之间，与绕组紧密接触。

光纤直径仅约300微米，柔韧性好，弯曲半径3cm左右也不会折断。传感器本身不带电、无金属部件，对变压器的绝缘性能没有任何影响。

这是光纤从变压器油箱内部穿出到外部的“通道”。采用密封贯通设计，确保变压器油不会泄漏，同时保证光纤信号稳定传输。

这是系统的“大脑”。解调仪向光纤传感器发射激励光，接收传感器返回的荧光信号，通过分析荧光衰减时间计算出温度值。解调仪通常配备触控屏，可直接显示温度数据，操作界面人性化。

系统支持RS-485数据输出和模拟输出，可轻松接入监控和数据采集系统，实现远程监控。支持标准Modbus-RTU通讯协议，适配就地显示和远程后台集控双重部署。

优势维度	具体表现
直接测量，真实准确	传统方法是“推算”温度，而本系统是直接测量绕组热点温度。测温精度可达±1℃，数据真实可靠，安装完成后不用二次标定，长期稳定。
抗强电磁干扰	变压器内部是高电压、强磁场的恶劣环境。传统电子测温仪器在这里容易受干扰、精度下降甚至失效。而光纤传感器本质上是光信号传输，完全不受电磁干扰影响。传感器探头不带电，对电磁、射频完全免疫。
电绝缘性能优异	光纤本身就是绝缘材料，不会引入任何电信号进入变压器内部。在高压环境下使用绝对安全，不会破坏变压器的绝缘结构。
耐高温、耐腐蚀、寿命长	光纤传感器采用特种石英光纤和耐高温荧光材料制成，可长期工作在变压器油的高温环境中。系统运行寿命长、性能稳定、牢固耐用。
实时在线，全天候监控	系统可7×24小时连续监测绕组温度，实时绘制温升曲线。当温度异常时，可自动发出报警信号，及时提醒运维人员介入。

将荧光光纤传感器预埋在油浸式变压器绕组内部，直接监测绕组热点温度。已在高压等级油浸式变压器中成功应用。

将测温光纤固定在干式变压器绕组线圈及铁芯浇注预留孔内，实时监控真实温度。对于35kV及以上高电压等级的干式变压器尤为推荐。

对于对安全要求极高的关键变压器，光纤测温是目前最精确、最可靠的绕组温度监测手段。

变压器绕组光纤在线测温系统，解决了在强电磁环境下传统电学测温仪器安全性低、测量精度差、测温失效等难题。它让运维人员真正“看见”变压器绕组的真实温度，为变压器的安全运行、寿命评估、动态增容提供了可靠的数据支撑。

如果你正在管理高压变压器、特高压设备或对安全要求极高的电力设施，这套系统值得你认真了解。
